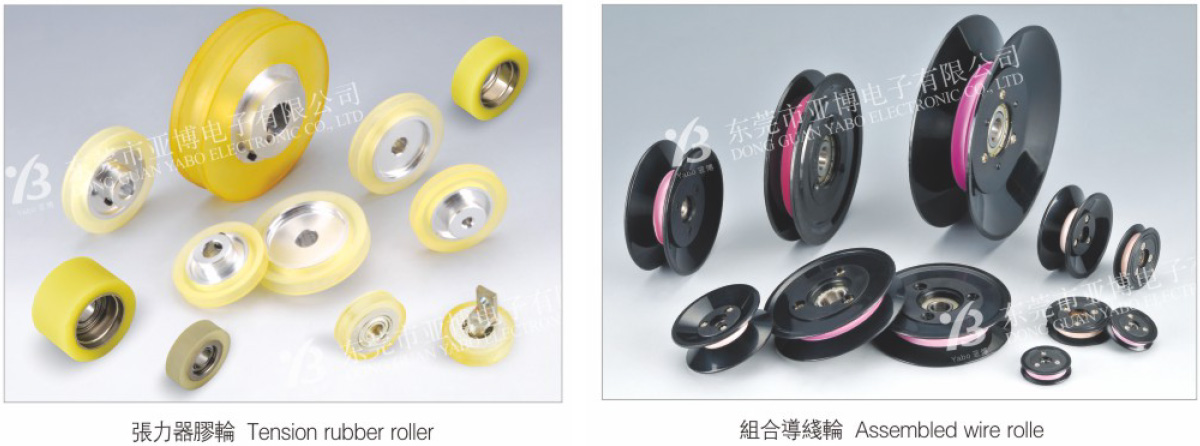

组合导线轮
产品类别:过线轮

产品特性:
组合导线轮用于漆包线或丝线适量导向,其中部瓷圈由精密陶瓷制作,凹槽起精抛光达Ra0.2,瓷圈配高速轴承,两侧的挡板可防止绕时漆包线跳出槽外,同时使绕线时张力保持稳定一致,也有直接由全陶瓷兴高速轴承组合的叫陶瓷轮.

产品详细说明:

产品结构图



导线轮规格表

Model NO. A B C D E
Yb1001 φ20 15 φ3 4.8 3
Yb1002 φ28.7 20 φ4/φ5 6.4 4
Yb1003 φ30.4 15 φ3 10 3
Yb1004 φ40 20 φ4/φ5 15 3
Yb1005 φ45 30 φ5/φ6 10 6
Yb1006 φ60 40 φ8/φ10 13 7
Yb1007 φ60 40 φ6/φ8 18 6
Yb1008 φ79.2 50 φ10 15 9
Yb1009 φ80.5 40 φ8 25 7
Yb1010 φ100 50 φ10 29.5 9
